S88 Detector を作る。

昨日アップした Desktop Station softwareについての不具合は、もしかしたら自分で作ったスクリプトがモンダイなのかもしれません。
それだと、記事にしたのもハズカシイということで、赤面一色なtaka@でございます。。。(´Д` )
制作者のYaasan様に謝らなければ・・・

DCC での自動運転については皆さんがいろんな方法で試されているようで

できればNゲージや、Zゲージ、Bトレなどでやればエンドレスも場所を取らず面白い自動運転がいろいろと出来そうです。

ま、そういう構想の前にもっとやらなければならないことがたくさんあるのですが...(^^;

さて、台風10号で大荒れだった月火を利用して、S88 のセンサーなどを作りました。
半田ごてを持つのも久しぶりですし、ちゃんとした?回路を作るのは初めてなのでハンダ付けの練習動画なども参考にしました。

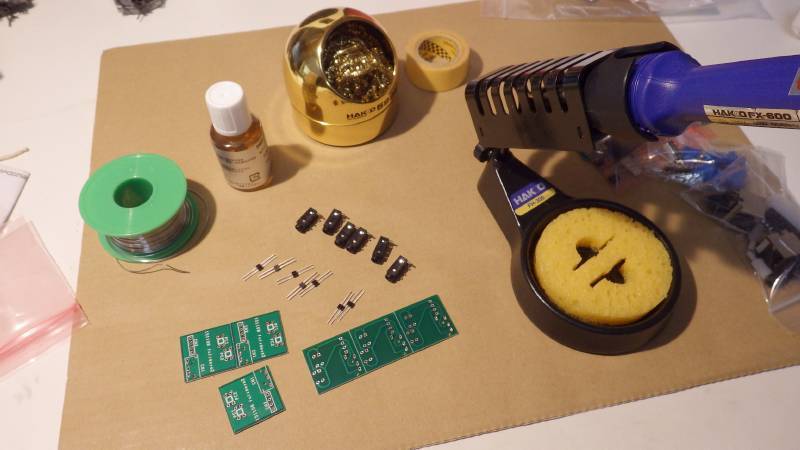

今回は しっかりとした半田ごてとフラックスを用意しました。
白光 ダイヤル式温度制御はんだこて FX600
白光 FS-200 フラックス
白光 こて台 FH300-81
白光 こて先クリーナー水入らず No.599B-01
白光 簡易はんだ吸取器 ハッコースッポン 20G
白光 巻はんだ 150g 直径0.6mm FS402-01
などなど。。。

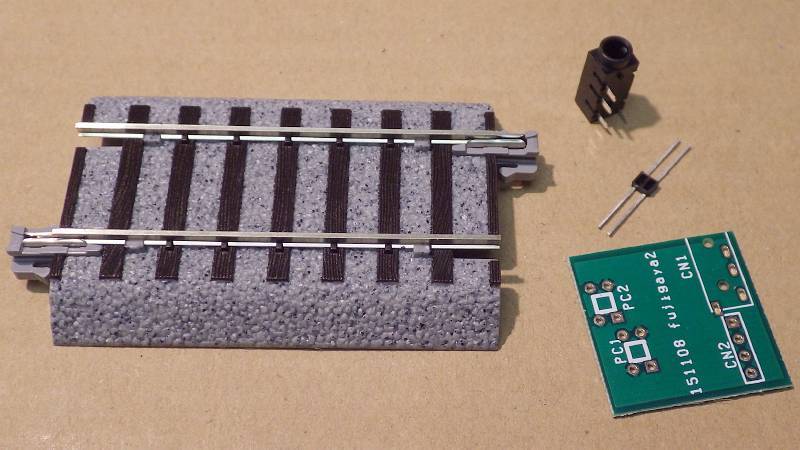

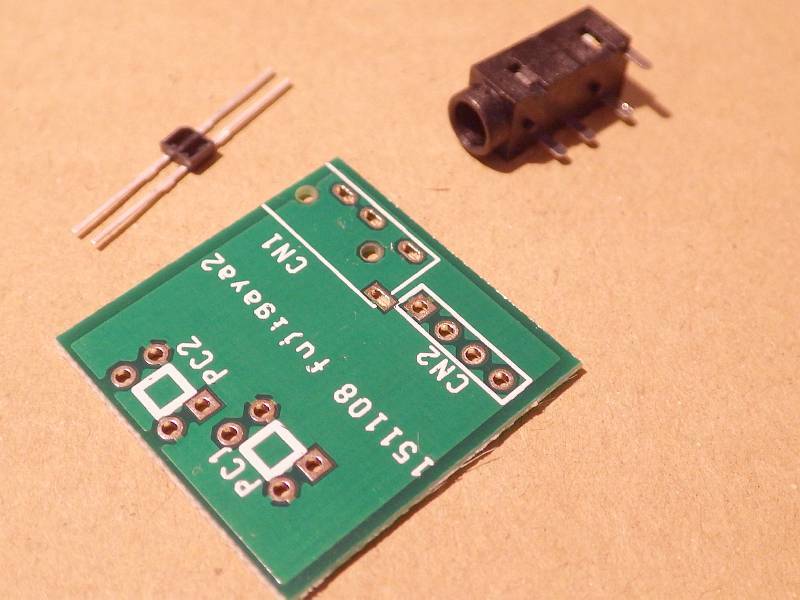

↓使うものはこちら
S88モジュール用検出基板 部品付きキット 6枚セット
スイッチサイエンスにて入手
(現在は売り切れているようです)

レールはKATOのユニトラック S60 です。

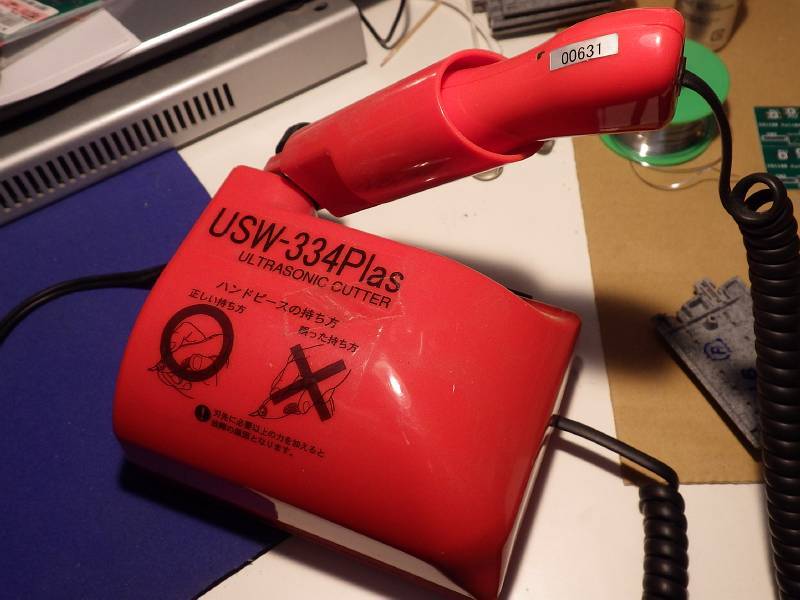

レールをぶった切るのに、久しぶりに出してきた超音波カッター。
一時期調子が悪くなり、修理に出そうと思っていたのですが、
説明書通りに掃除して刃を新しいものに替えたらアッサリ直りました(^^;)

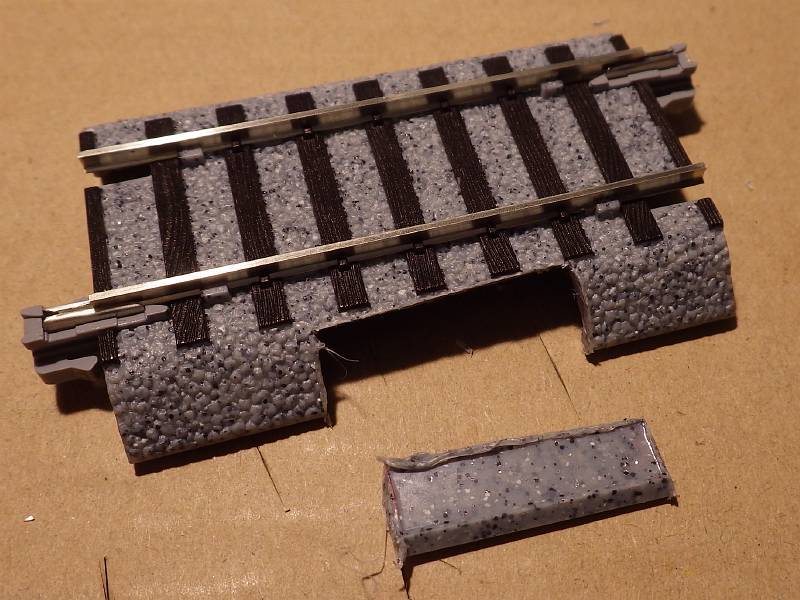

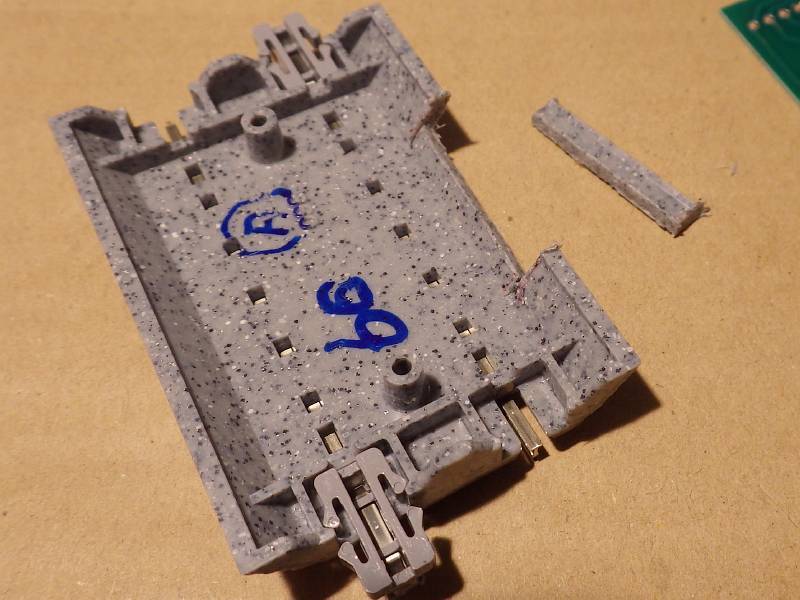

使ってみるとモノの数秒でこんな姿に♪(↓)
赤いから3倍速いかというと、もっと速い印象です(笑)

上の切り込みでは基板が浮いてしまうのでもう少し切りました(↓)

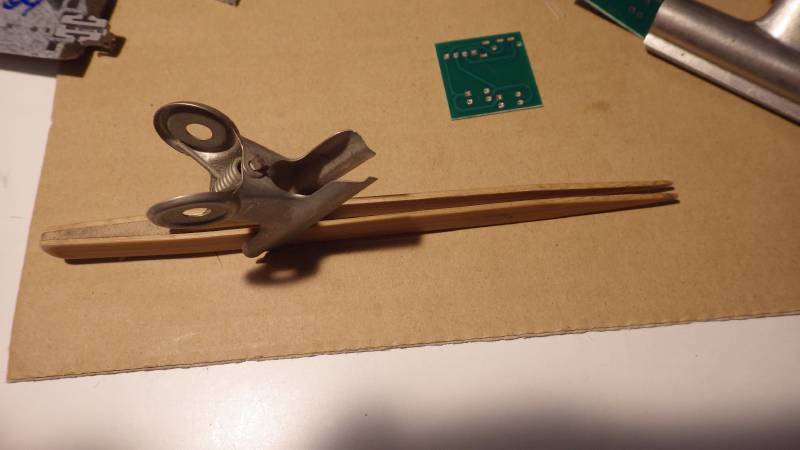

基板を固定するのに使ったのは竹のピンセット。(↓)
コレをクリップで挟むと、適当なチカラで固定できます。

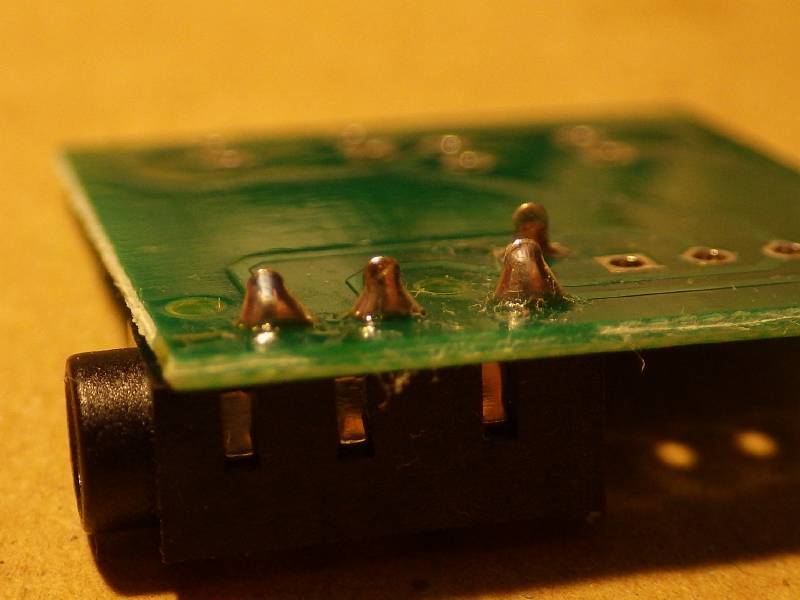

ハンダ練習動画よろしくやってみましたが・・・
あんまりキレイじゃないですね(^^;)
とりあえず1個完成~

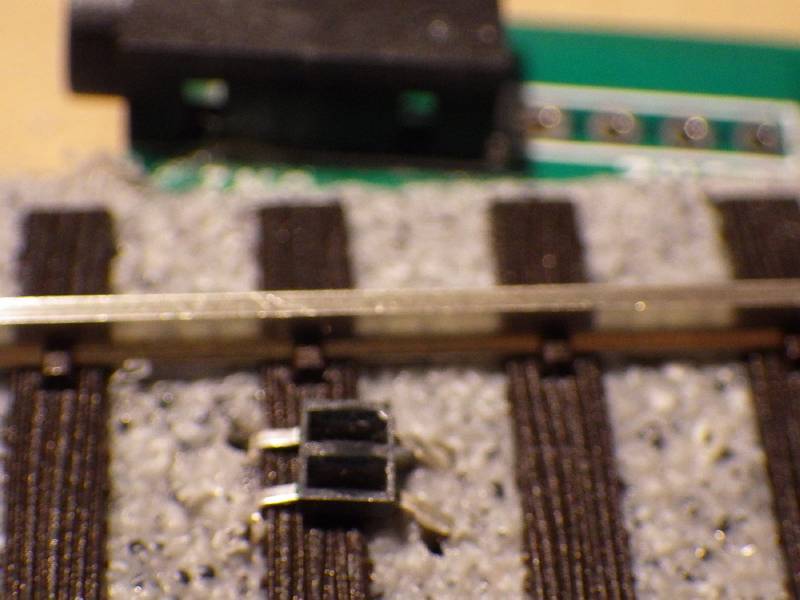

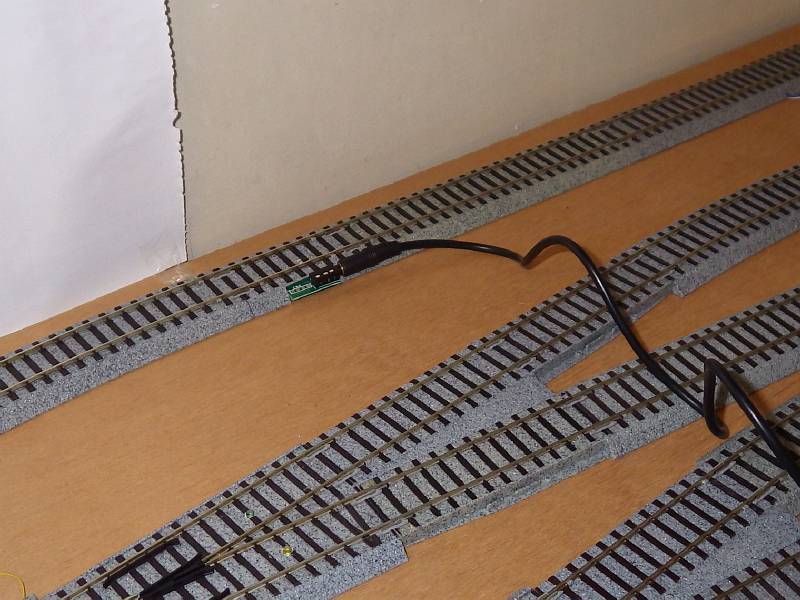

早速センサーを置いてみました・・・
いや、コレだけじゃアカンって(笑)

コントロール基板がないとなんともなりません(笑)

ということで、まずはセンサーを量産。
(と言っても6枚しかない。もっと買っておけば良かった...)

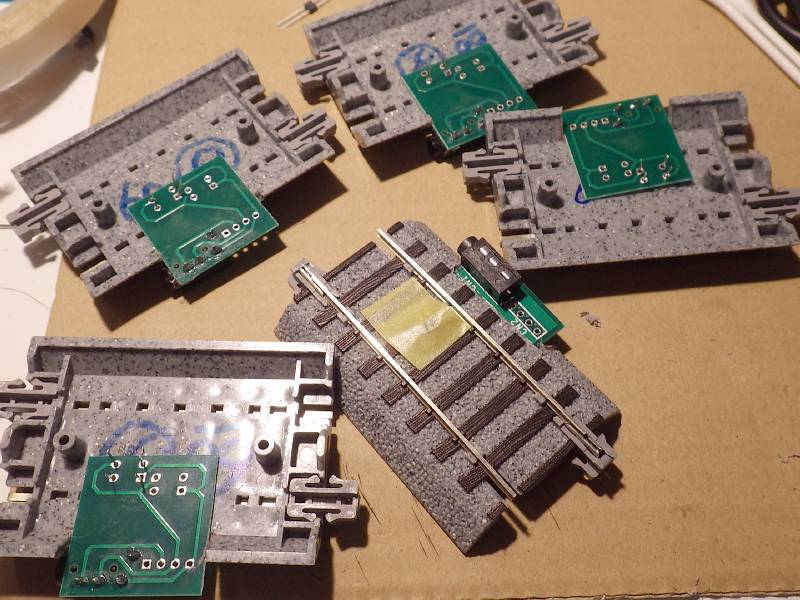

ハンダ付け前の状態。
基板は両面テープで貼っただけですので、
最後にグルーガンで留めるつもり。

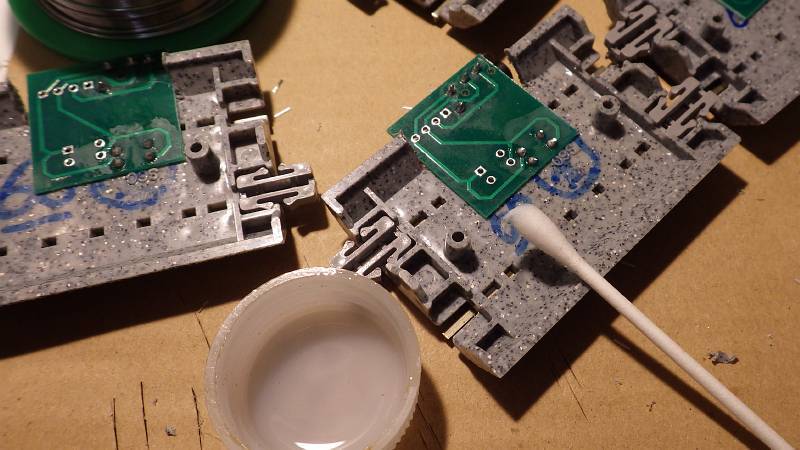

↓フラックスを除去しようと、無水アルコールで拭き取ったのですが・・・
なんだか白っぽくなっちゃいました。
あとで調べたら、拭き取らなくてもいいって記事もあり、
どうしたもんじゃろの~...

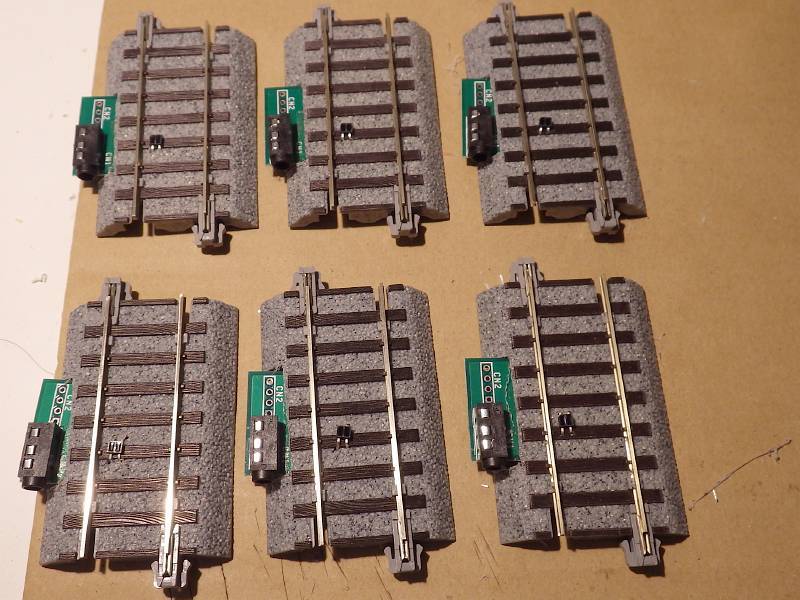

6枚完成の図。
左下のが最初の1枚。
基板が見事にゆがんでます...(´Д` )


さて、次は コントロール基板を作らなきゃ。。。


















Commented by 目黒のダンボ at 2016-09-02 12:20 x
taka@さん、こんにちは。

私もコレ、入荷待ちです。
それにしても、超音波カッターなんて凄いの持っていたんですね!
フォトリフレクタは古いデジカメだと発光部がピンク色に見えるので、万一、動作が怪しい時はチェックしてみてください。
Commented by i-qss at 2016-09-02 17:40
ダンボさん、こんにちは~!

入荷待ち>
個人でされているので仕方ないところです。
私も次はもう少したくさん仕入れるつもり・・・

超音波カッター>
ええ、これ、もう5年くらい経ってるんじゃないかな?
当時も驚きましたが、改めて使ってさらにビックリポンです。

フォトリフレクタ>・・・って言うんですね(^^ゞ
けっこう不良品もあるみたいですが、フジガヤ様が選り分けてくれているようです。ありがたいことです。
