S88 コントロール基板(6ポート仕様) を作る。

次にフジガヤ様の作られた S88 コントロール基板を作ります。
入手先はスイッチサイエンスさん。(現在は売り切れ)

14ポート版の基板が本家で頒布されています。
パーツはアキバで買うことになるようです。

今回のパーツはこちら。








説明書と照らし合わせて、基板に印刷してある場所にハンダ付けしていきます。
プラスマイナス指定がある部品は、LED 電解コンデンサ くらいで、
トランジスタなどは部品の形や足の形をみれば間違えることはありません。

どこぞに作り方が載っていたのですが、探しても見つからず・・・
まぁ、背の低い部品から付けていけばいいようです。

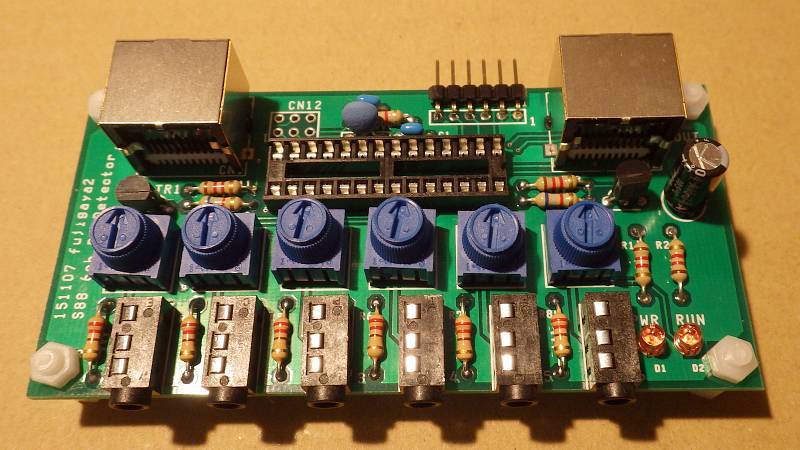

で、完成です。


裏側は、フラックスを除去するため無水アルコールで拭いたのですが
どうにもキタナイ。。。
アルコール濃度が低いのかも??(もう買ってからだいぶ経つし・・・)


最後に IC を載せる時にちょと悩みましたが・・・
ICの足って意外にヤワいンですね。
何回かあっちの方向へ曲げてしまいました(^^;)

なんのことはない、足を内側に少し曲げておけばスムースに入るという・・・(^^;)

さ、試運転やってみよっと。

ちゃんと動くかな~ww
