ワンコインデコーダを作る(その2)~奈落へ~

昨夜はけっこう涼しい気候で、この夏初めて風呂上がりにドライヤを使ってしまったtaka@でございます。(^^ゞ
季節の変わり目には気を付けないとネ~♪(って、歳なだけww)



さて、10枚のワンコインデコーダを動作試験していきます。

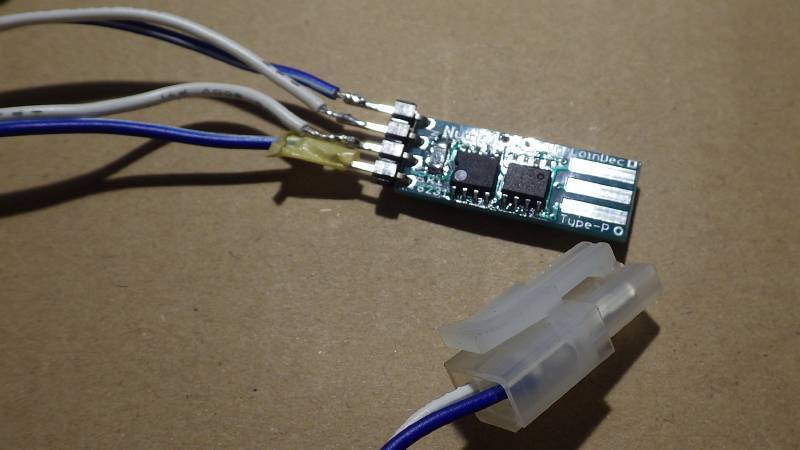

動作試験のために作ったのはこちら。





L型ピンヘッダにポイントとコントローラーに繋ぐケーブルを付けたものです。
これを刺せば動くかどうか分かります。

1枚目・・・イキナリ白い煙が!!!Σ(゚д゚;)

短絡ですか?まぁ一枚くらいは仕方ないよね~~(楽観)




2枚目・・・何にも言わない。。。。。ナゼ???


ま、とりあえずおいといて、、、








3枚目・・・「パチッ」
をっ、ちゃんと切り替わったぞ~(^^)


が、反対側にスイッチを入れた瞬間!!






『バチッ』
という音とともに火を噴いた!!!!!

ヒエ-------((;゚Д゚)ガクガクブルブル


どっかでショートしてたんでしょう。
まぁこんなこともありますわな・・・・・・・・・・・・









4枚目・・・何も言わないぞ。。。。。

なんでなんで???????










5枚目・・・ 「パチッ」と小気味いい音で切り替わりましたが、、、、
3枚目同様次の切替できな臭いにおいが・・・・Σ(゚д゚;)




あの~~~~~~~~~~~~~~~~、、、、、、、

なんかやりましたか?ワタシ・・・・・・・・・・・・・・・・・・・・



ちょと怖くてこれ以上試験できなくなりました・・・・・・・・・・・・・・・・・・・













..........................._| ̄|○ ナンデヤネン.....





Commented by yaasan at 2016-09-21 09:04 x
ポイントの内部配線か、コネクタのところでが短絡してませんか?テスターでショートテストしてみてください。

共通原因だと思いますので、1個目が壊れた時点で原因究明しないとダメですね。燃えたのがbd6231fだけなら、IC交換で修理できるはずです。

まずは、LED2個を逆並列にして抵抗2kくらいのを直列に入れて、デコーダ自体は正常なことを確認したほうが良いと思います。
Commented by 名古屋電鉄 at 2016-09-22 09:55 x
ポイント用のプログラムを書き込んでいますでしょうか?
ポイント用のプログラムであれば初期設定で瞬間しか通電しないはず

プログラムが間違いなければyaasanさまの記載の通りの確認をされることをお勧めします
Commented by i-qss at 2016-09-22 12:34
やあさんさま>
いつもアドバイスありがとうございます。

ポイントはDCで正常に動いております。
コネクタは大丈夫でした。
次の記事でアップしたように、2つはハンダ不良が原因かと思われます。

IC交換とLEDテストについては、以後試していきます。
Commented by i-qss at 2016-09-22 12:35
名古屋電鉄さま。
アドバイスありがとうございます。

ポイント用のHEXファイルは全て書き込んでおり、正常に終了しております。

こんな細かいハンダ付けは初めてでしたので不良が多かったのだろうと推測しております。。。
Commented by 目黒のダンボ at 2016-09-23 16:23 x
taka@さん、こんにちは。

順調そうかと思いきや・・・
やってしまいましたね!
というか、taka@さん、文章が上手過ぎです♪
思わず、吹き出してしまいました。

早くこのデコーダーまで追いつきたいです。
Commented by i-qss at 2016-09-23 22:25
ダンボさん、こんばんは。

ええ、順調にやっていたんですが・・・
DCC/MM2シールド あたりからオカシクなっているようで・・・(^^;)

>吹き出して
喜んでいただき、ありがとうございます。
まぁ失敗しないと成功には結びつきませんよね?(という理由で(笑))

ダンボさんならこんな失敗せずにサクサク進まれるんでしょうね。
期待しています~♪ ( ←なんの期待なんだかwww)
