2008年 09月 06日
公開!YTMC ゆる鉄モジュール倶楽部
お待たせしました!
「YTMC ゆる鉄モジュール倶楽部」の規格書が策定されましたので、公開させていただきます。m(_ _)m
詳細はこちら↓をご覧下さい。
『YTMC ゆる鉄モジュール倶楽部』
「ゆる鉄モジュール倶楽部」は、先のコメントを受けて、kazuさんのブログにて草案が示され、先輩諸氏よりアドバイスをいただいたうえで、協議した結果、生まれた規格です。
自宅では展示台になり、皆が集まる場所では集合レイアウトとして使用できるという一石二鳥のモジュールを、あなたも作ってみませんか?(^_^)/
なお、この規格は、16番ゲージ(HOゲージ)ですが、水面下で「ゆる鉄・Nゲージバージョン」を策定する動きがあるとか・・・こちらも楽しみですね~!(^_^)v
というわけで、まず言い出しっぺから作らないとね・・・。
私が使ったのは以前Nゲージモジュール用に作り、その後放置状態(^^ゞだった、900×300mmのモジュール板です。(正確に測ってみたところ、各2mmずつ少ない、898×298mmでした。)
このモジュールは、天板が 5.5mmのベニヤ合板、下回りには、19×38mmのホワイトウッドを使用して天板よりネジ留めしてあります。
一番最初に作ったものだけあって非常に簡素な作りでかなり軽く、こんなんで持ち運んで大丈夫だろうかと思わせるシロモノです。(^^ゞ
まぁとりあえずやってみないことには始まりませんので、作り始めました。

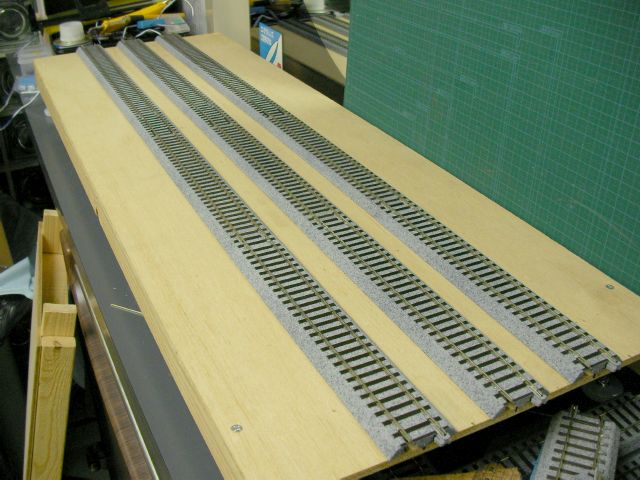

規格書通り、端(前面)から90mm(レール中心線)、その後60mmごとにレールを置いていきます。
幅300mmモジュールの場合は、手前と奧のスペースが同じ幅(約70mm)になります。つまりどちらが手前になっても構わないわけですが、展示台としてはOKでも、モジュールレイアウトの一部なら、企画書でも書かれていますが、左端がオス、右端がメスのケーブルを出さなければなりません。
HOだけあって、この上に載る車両は、20m級車なら3輛(×3線)くらいですね。さすがに大きいです。
これに作る風景は・・・犬走りを作ったら信号所も載らないかも・・・カットモデルにするとか?(^^ゞ

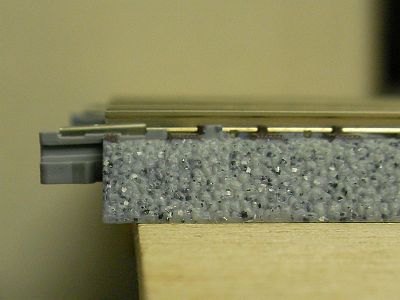

また、ゆる鉄らしい規格(!)のひとつに、モジュール端よりレールが出てしまう!ことがあります。↓

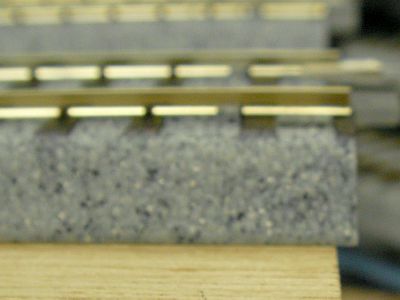

↑左端、↓右端(ピンぼけですみません)
(注 : 私のモジュールは、規格より2mm短いので、きちんと作られたものなら写真ほど出ないハズです。)
これは『ユニトラックを使って簡単に作る』というゆる鉄モジュール倶楽部のコンセプトから、少々の誤差は大目に見る、ということから来ています。
902mm (=369+246+227+60)
603mm (=369+174+60)
302mm (=114+94+94)
(ゆる鉄企画書より)
また、この誤差は、ユニトラックがロック式のジョイントであることから、モジュール本体の端に不具合があったりしてきちんとユニトラが接続できないのを回避する意味もあります。
これだけ出っ張っていると組み立てたときに数ミリの隙間ができるでしょうが、そこは「ゆる鉄」ということでご容赦いただきたく・・・<コレばっか!(^^ゞ
さて ここで、レール敷設以前の問題なのですが、そもそも、モジュールの基礎となる板に、防腐剤も塗らないでやってしまってイイモノかどうか!?
普通なら当然施すことなのでしょうが、今のところ「実験」ということで対処しておりませんが、先輩諸氏の意見をお聞かせ願いたいところです。(爆)
さらに、こんなことも・・・某先輩が、「ユニトラの3枚下ろしは避けたい」ということをおっしゃっておられましたが、このコトでしょうか?(^^ゞ
わざわざ難しくするのもどうかと思うのですが、実はこのモジュール板、4枚ありまして、単に3本の直線だけではオモシロクナイという将来的な見通しもあり、若干ながら曲線も入れたいと言うことでやってみました。
これはkohsanさんのを見て、真似たモノです。(^^ゞ (kohsanさん、ありがとうございます!m(_ _)m)

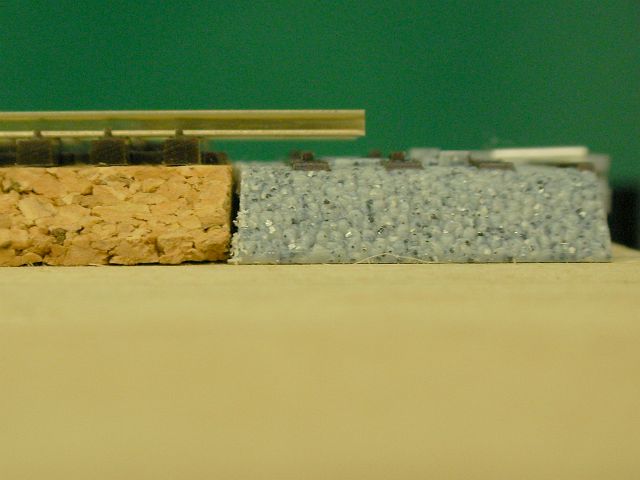

しかしながら、PECOの#83レールと篠原のコルク道床の組み合わせは、レール上面がユニトラより約2mm高くなってしまうんですねー。↓
さらに、PECOのレールは、そのままではユニトラの道床に入りません。レール下部をヤスリで削る必要があります。。。(幅を測りましたら、ユニトラは1.13mm に対して、PECOは 1.17mm あります。)
削って入れた図。↓
当初は一番奥(3番線?内周線?)だけをこの仕様にしようと思ったのですが、この線だけレール上面が高くなるのは避けなければならないので、1番線(外周線?)と2番線(中央線?)にも、2mmのスペーサーを入れて道床を固定しなければならず、かなり躊躇しています。ゆる鉄だけに・・・(爆)
さてさて、この先どうなりますやら・・・とりあえず、レールを釘などで固定して、15日の運転会に
形だけでも間に合わせようかなと思っております。
そのため、運転会に持っていく車両は全く手を付けられない状態で・・・(泣)
